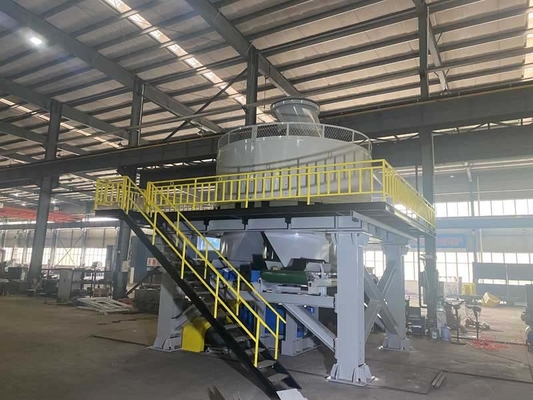

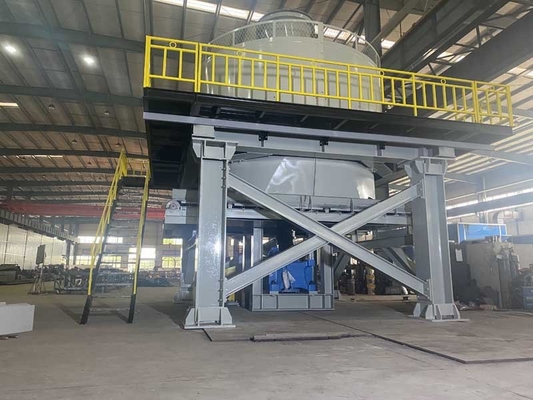

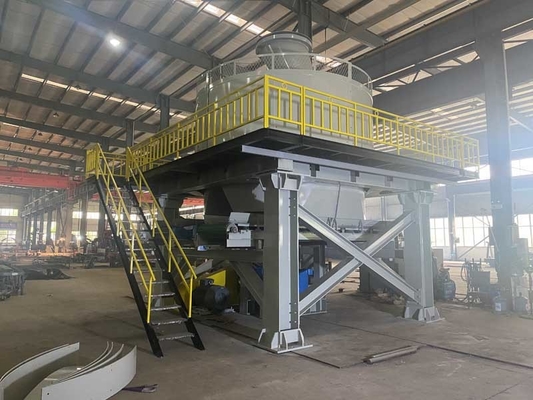

Máy nghiền ướt để xử lý vật liệu trong dây chuyền sản xuất gạch đất sét
Máy nghiền ướt là một sản phẩm mới do công ty chúng tôi phát triển trên cơ sở tiếp thu kinh nghiệm tiên tiến của các sản phẩm tương tự ở nước ngoài, và nó ở vị trí hàng đầu trong các sản phẩm tương tự trong nước. Máy có cấu trúc hợp lý, vận hành ổn định, tỷ lệ hỏng hóc thấp và dễ sử dụng và bảo trì. Nó chủ yếu được sử dụng để xử lý nguyên liệu trong quá trình sản xuất gạch nung với bã than, tro bay, đá phiến sét, đất sét và bùn làm nguyên liệu chính. Nó có các chức năng nghiền, xay, nhào, trộn, v.v. Sau khi nguyên liệu thô được nghiền và xử lý bằng máy này, hiệu suất công nghệ toàn diện của nguyên liệu thô có thể được cải thiện đáng kể và có thể sản xuất các sản phẩm nung chất lượng cao hơn.
Các bộ phận chính
Tấm sàng
Nguyên liệu cho tấm sàng là thép mangan cao, thiết kế mô-đun, chống mài mòn và cũng có thể được tháo ra dễ dàng với phụ tùng mới.
Cối xay
Con lăn áp dụng cấu trúc mà da con lăn tách biệt với trục, được kết nối thành một khối bằng khóa hình nêm; thuận tiện để thay thế da khi cần.
Da con lăn
Độ dày của da con lăn là 150 mm, được làm bằng thép hợp kim crom-mangan cao, có độ bền cao và khả năng chống mài mòn
Chảo
Nó là cấu trúc dạng lưới được hàn bằng len thép, chắc chắn hơn và có thể chịu được lực nén tác động lớn.
Hỗ trợ kết cấu
Có miếng đệm giảm xóc polyurethane giữa bệ và bộ giảm tốc, được sử dụng để hấp thụ lực tác động và độ rung của thiết bị trong quá trình vận hành.
Lưu ý: Bệ đỡ kết cấu và bảo trì là tùy chọn và
khách hàng có thể hàn tại địa phương.
Trục chính
Trục chính được làm bằng thép hợp kim rèn và đã được xử lý nhiệt, có độ bền cao;
Khả năng chống mỏi và có thể chịu được lực lệch tâm hướng tâm lớn.
Động cơ & bộ giảm tốc
Khớp nối thủy lực và giới hạn mô-men xoắn được sử dụng để truyền động giữa động cơ chính và trục đầu vào của bộ giảm tốc, giúp bảo vệ hiệu quả bộ giảm tốc và động cơ khỏi tác động lên các bộ phận cơ khí khi làm việc ở tải đầy đủ; bộ giảm tốc chính được trang bị hệ thống bôi trơn cưỡng bức và quạt làm mát.
Cấu trúc của Nhà cung cấp và Nhà sản xuất Máy nghiền chảo để Xử lý Vật liệu Ướt
Cơ chế lăn có cấu trúc đơn giản, dễ bảo trì, không nghiêm ngặt với các yêu cầu về kích thước nạp liệu, trọng lượng tự thân của thiết bị, độ cứng tổng thể cao, khả năng chống va đập và vận hành thiết bị an toàn và ổn định.
Khớp nối thủy lực được sử dụng để thực hiện truyền động giữa động cơ và bộ giảm tốc, tác động khởi động nhỏ và bộ giảm tốc có thể cung cấp khả năng bảo vệ quá tải và kéo dài tuổi thọ.
Công tắc phát hiện mở/đóng cửa kiểm tra được liên kết với công tắc khởi động/dừng của động cơ chính để đảm bảo rằng nhân viên bảo trì có thể bảo trì máy khi máy dừng.
Thông số kỹ thuật
| Không. |
Mục |
TWPM185 |
TWPM200 |
| 1 |
Kích thước con lăn |
Đường kính 1850*700mm*chiều rộng |
Đường kính 2000*900mm*chiều rộng |
| 2 |
Tốc độ quay của trục chính |
≥13 vòng/phút |
≥13 vòng/phút |
| 3 |
Công suất |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
Đường kính hiệu quả của con lăn |
1850mm |
2000mm |
| 5 |
Tốc độ quay |
≥29 vòng/phút |
≥29 vòng/phút |
| 6 |
Đường kính lỗ sàng |
Xây dựng tùy chỉnh |
Xây dựng tùy chỉnh |
| 7 |
Năng lực sản xuất |
40-50 m³/h |
60-90 m³/h |
| 8 |
Tổng trọng lượng thiết bị |
65200 kg |
70000 kg |
| 9 |
Kích thước |
5300*4600*6500mm |
6700*6500*6700mm |
