Lò hầm tự động cho quy trình nung gạch trong dây chuyền sản xuất gạch đất sét

Lò hầm cho quy trình nung gạch trong dây chuyền sản xuất gạch đất sét

Hệ thống lò hầm cho quy trình nung gạch trong dây chuyền sản xuất gạch đất sét:

Lò tuynen là loại lò ô phẳng.

Lò tuynel có hệ thống bổ sung than bột tự động, hệ thống xả khói, hệ thống xả thải dưới thùng lò, hệ thống làm mát dưới thùng lò, hệ thống đốt khí, hệ thống nhiệt thải, hệ thống làm mát nhanh và hệ thống áp suất ngược (hệ thống cân bằng áp suất). Đường cong nướng bên trong lò sẽ hợp lý hơn thông qua việc điều chỉnh các hệ thống này.

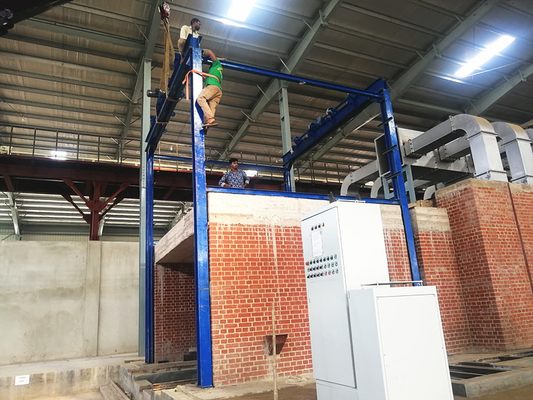

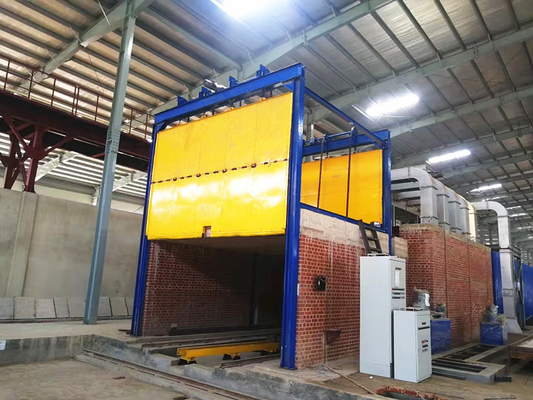

Có 3 cửa ở hai đầu lò tuynel.Ở phía cửa ra vào có phòng chuẩn bị và cửa cắt giữa phòng chuẩn bị và khu liên hợp lò.Nhờ đó nó tránh được không khí lạnh xâm nhập và đảm bảo hệ thống nướng của lò.

Kết cấu

Lò tuynel chủ yếu bao gồm các bộ phận sau: thân lò, thiết bị chuyển tải lò, hệ thống đốt nhiên liệu, thiết bị thông gió.
Thân lò: bộ phận chính của hệ thống lò tuynel, trên thân lò có các cửa hút gió khác nhau.
Thiết bị vận chuyển trong lò: xe lò và đồ đạc trong lò.
Hệ thống đốt nhiên liệu: bao gồm đường ống dẫn nhiên liệu, đốt nóng sơ bộ nhiên liệu, vòi đốt,… Quá trình đốt nóng và đốt của lò tuynel chủ yếu là dầu nặng, dầu diesel nhẹ và khí đốt tự nhiên, phương pháp đốt than trực tiếp ban đầu không được sử dụng nhiều. .Đầu đốt dầu được trang bị thùng chứa dầu và vòi đốt.Do giá dầu cao nên khí thiên nhiên và khí than vẫn được sử dụng nhiều hơn.Khí đốt tự nhiên được vận chuyển đến lò nung thông qua các đường ống dẫn khí đốt tự nhiên và có một đầu đốt khí đốt tự nhiên đặc biệt để đốt bằng phản lực.Ngoài đường ống dẫn khí chuyên dụng để đốt khí, hầu hết các hộ sử dụng lò tuynel đều có máy tạo khí riêng để sản xuất khí.Vòi phun cho quá trình đốt cháy phản lực.
Thiết bị thông gió: bao gồm hệ thống hút khói, hệ thống khuấy rèm không khí và hệ thống làm mát.Chức năng của nó là làm cho luồng không khí trong lò chảy theo một hướng nhất định.

Nguyên lý làm việc

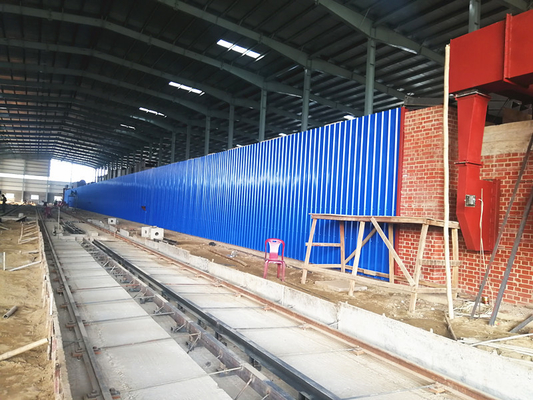

Lò tuynen nói chung là một đường hầm tuyến tính dài với các bức tường và hầm cố định ở cả hai bên và trên cùng, và một toa lò chạy trên đường ray được đặt ở phía dưới.Thiết bị đốt được bố trí hai bên đường giữa lò tuynen tạo thành vùng nhiệt độ cao cố định - vùng nung.Khí thải có nhiệt độ cao do quá trình đốt tạo ra chảy dọc theo đường hầm đến đầu lò dưới tác động của ống khói hoặc quạt hút tạo ra ở đầu trước của lò tuynel.Đồng thời, sản phẩm vào lò nung dần dần được gia nhiệt sơ bộ, bộ phận này tạo thành vùng gia nhiệt sơ bộ của lò tuynel.Không khí lạnh được thổi vào đuôi lò của lò tuynel để làm nguội sản phẩm ở phần sau của lò tuynel.Sau khi luồng không khí lạnh thổi qua các sản phẩm và được làm nóng, nó được hút ra ngoài và đưa đến máy sấy như một nguồn nhiệt để làm khô các thân xanh.Phần này tạo thành đường hầm.Vùng làm mát của lò nung.
Đặt xe đẩy chứa các sản phẩm gốm sứ lên xe đẩy và từ từ đẩy nó vào liên tục từ đầu vào của vùng làm nóng sơ bộ (thường là đẩy vào bằng cơ học), trong khi xe đẩy chứa các sản phẩm đã nung được đẩy dần vào từ đầu ra của vùng làm mát .Đã bị đẩy ra ngoài (khoảng 1 tiếng đồng hồ thì bị đẩy ra một chiếc ô tô).

Thông số kỹ thuật củaLò hầm cho quy trình nung gạch trong dây chuyền sản xuất gạch đất sét:

Xây dựng lò hầm để làm gạch đất sét Lò hầm bằng gạch chịu lửa Gạch đất sét đỏ Lò hầm:

Dịch vụ của chúng tôi

Chào mừng bạn đến liên hệ với BBT

BBT cung cấp máy móc và dự án sau:

1. Máy móc làm gạch đất sét hoàn toàn tự động (băng tải, máy cấp liệu, máy nghiền con lăn, máy nghiền mịn. Máy trộn trục đôi, máy nghiền chảo ướt, máy cắt gạch, máy đùn gạch, phụ tùng thay thế ...)

2. Hệ thống sấy gạch (phòng sấy gạch nhỏ, buồng sấy gạch một lớp, máy sấy tuynel, buồng sấy nhanh nhanh)

3. Dự án lò gạch (lò hoffman, lò tuynel)

4. Hệ thống làm gạch tự động (máy đóng / xếp gạch, máy dỡ gạch đỏ, máy đóng gói gạch ...)

5. Hệ thống đốt lò (hệ thống đốt than / khí / dầu, hệ thống điều khiển)

6. Thiết kế và thi công toàn bộ dự án làm gạch.
