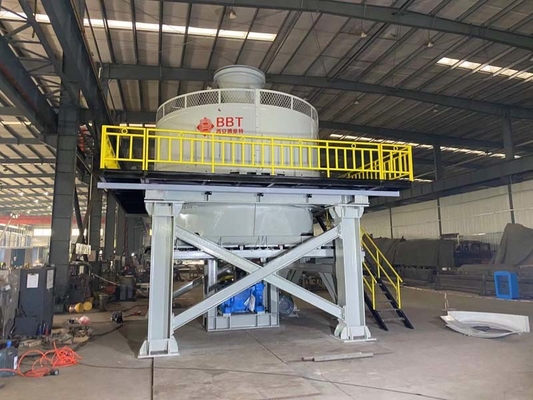

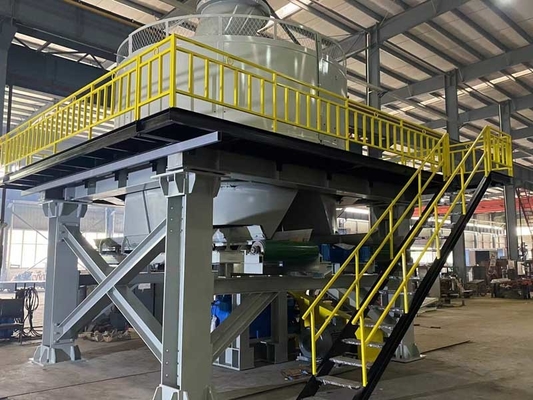

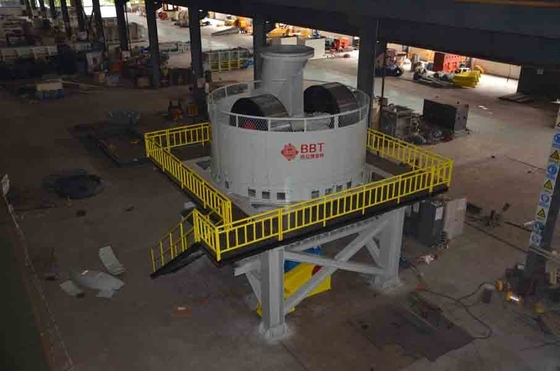

Dây chuyền sản xuất công suất máy sản xuất gạch đỏ tự động 40-50 m³ / h
Các nhà máy bánh xe là công ty của tôi trong việc tiếp thu kinh nghiệm tiên tiến của nước ngoài về các sản phẩm tương tự trên cơ sở phát triển các sản phẩm mới, đi đầu trong các sản phẩm tương tự trong nước.Máy có cấu tạo hợp lý, hoạt động ổn định, ít lỗi, thuận tiện trong vận hành và bảo dưỡng.Được sử dụng chủ yếu trong gangue than, đá phiến sét, đất sét, bùn và tro bay làm nguyên liệu chính của nguyên liệu thô trong quá trình sản xuất gạch nung kết.Với việc nghiền, nghiền, nhào trộn, trộn, vv Sau khi nguyên liệu thô được nghiền bằng máy, hiệu suất công nghệ toàn diện của nguyên liệu thô có thể được cải thiện đáng kể và có thể sản xuất các sản phẩm thiêu kết chất lượng cao.
Động cơ cung cấp động lực và dẫn động khớp nối thủy lực để giúp động cơ khởi động ổn định khi không tải.Công suất được truyền đến bộ giảm tốc thông qua một ròng rọc và bộ giảm tốc truyền động cho trục chính thông qua một khớp nối.Trục chính và ghế treo được nối với nhau bằng ống co giãn, và việc truyền mô-men xoắn được thực hiện nhờ ma sát giữa ống xả, trục chính và ghế treo.Ưu điểm là dễ lắp đặt và tháo rời, có thể nhận ra khả năng bảo vệ quá tải của trục chính, tránh làm hỏng bề mặt gia công trục chính.Ghế treo truyền lực tương ứng đến các công xôn bên trong và bên ngoài, đồng thời truyền động lực cho hai con lăn quay quanh trục chính, đồng thời các con lăn quay xung quanh các con lăn tương ứng của chúng.Vật liệu trộn với nước trong quy trình trước đây rơi từ phễu trung tâm ở đầu thiết bị xuống phía trước trục lăn bên trong.Sau khi vật liệu được lăn và nghiền bởi con lăn bên trong, nó được nạo ra rãnh lăn bên ngoài bằng máy cạp nổi và đi qua con lăn bên ngoài.Sau khi nguyên liệu thô được cán, nghiền và đùn được thực hiện qua các lỗ của tấm sàng để hoàn thành việc nghiền, trộn, nghiền và nhào trộn các loại nguyên liệu khác nhau.
Những bộ phận quan trọng
Tấm sàng
Nguyên liệu cho tấm sàng là thép mangan cao, thiết kế mô-đun, chống mài mòn và cũng có thể tháo lắp bằng phụ tùng mới một cách dễ dàng.
Cối xay
Con lăn sử dụng một cấu trúc mà da con lăn được tách ra khỏi trung tâm, được kết nối toàn bộ bằng một phím hình nêm;rất thuận tiện để thay da khi có nhu cầu.
Da lăn
Độ dày của da con lăn là 150 mm, được làm bằng thép hợp kim mangan-crom cao, có độ bền cao và chống mài mòn
Chảo
Đó là cấu trúc mạng tinh thể được hàn bằng thép len, chắc chắn hơn và có thể chịu lực nén tác động rất lớn.
Hỗ trợ cấu trúc
Giữa bệ đỡ và bộ giảm chấn có tấm đệm polyurethane, dùng để hấp thụ lực va đập và độ rung của thiết bị trong quá trình vận hành.
Lưu ý: Nền tảng hỗ trợ và bảo trì cấu trúc là tùy chọn và
khách hàng có thể hàn tại địa phương.
Trục chính
Trục chính được làm bằng thép hợp kim rèn, và đã được xử lý nhiệt, có độ bền cao;
Khả năng chống mỏi và có thể chịu lực lệch tâm hướng tâm lớn.
Động cơ & bộ giảm tốc
Khớp nối thủy lực và giới hạn mômen xoắn được sử dụng để truyền lực giữa động cơ máy chính và trục đầu vào của hộp giảm tốc, có tác dụng bảo vệ hộp giảm tốc và động cơ khỏi tác động lên các chi tiết cơ khí khi làm việc ở chế độ đầy tải;bộ giảm tốc chính được trang bị hệ thống bôi trơn cưỡng bức và quạt làm mát.
Cấu trúc của nhà cung cấp và sản xuất máy xay chảo để nghiền chế biến vật liệu ướt
Cơ cấu cán được chế tạo đơn giản, dễ bảo trì, không khắt khe với các yêu cầu về kích thước cho ăn, trọng lượng bản thân của thiết bị, độ cứng tổng thể mạnh mẽ, chống va đập và vận hành thiết bị an toàn và ổn định.
Khớp nối thủy lực được sử dụng để truyền công suất giữa động cơ và bộ giảm tốc, tác động khởi động nhỏ và bộ giảm tốc có thể bảo vệ quá tải và kéo dài tuổi thọ.
Công tắc phát hiện đóng / mở cửa kiểm tra được khóa liên động với công tắc khởi động / dừng động cơ chính để đảm bảo rằng nhân viên bảo trì có thể bảo trì máy khi máy dừng.
Các thông số kỹ thuật
| Không. |
Mục |
TWPM185 |
TWPM200 |
| 1 |
Kích thước con lăn |
1850 * đường kính 700mm * chiều rộng |
Đường kính 2000 * 900mm * chiều rộng |
| 2 |
Tốc độ quay cho trục chính |
≥13 vòng / phút |
≥13 vòng / phút |
| 3 |
Quyền lực |
90 + 2,2 + 2,2 + 1,5kw |
142kw |
| 4 |
Đường kính hiệu quả của con lăn |
1850mm |
2000mm |
| 5 |
Tốc độ quay |
≥29 vòng / phút |
≥29 vòng / phút |
| 6 |
Đường kính cho lỗ màn hình |
Tòa nhà tùy chỉnh |
Tòa nhà tùy chỉnh |
| 7 |
Năng lực sản xuất |
40-50 m³ / h |
60-90 m³ / giờ |
| số 8 |
Tổng trọng lượng của thiết bị |
65200 kg |
70000 kg |
| 9 |
Kích thước |
5300 * 4600 * 6500mm |
6700 * 6500 * 6700mm |
