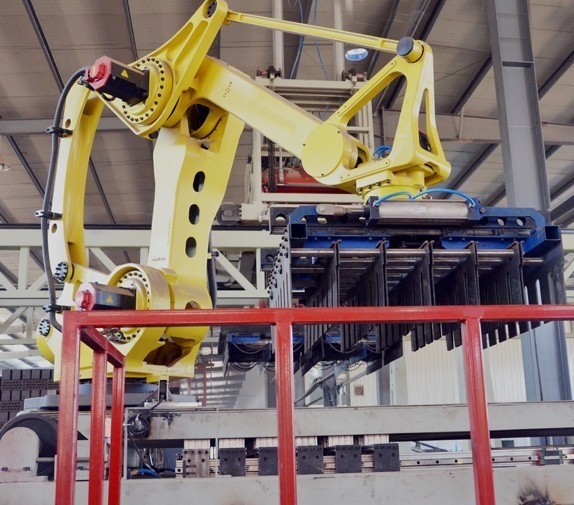

Máy xếp trống tự động chủ yếu được sử dụng để xếp chồng các mảnh gạch trống được may bởi các thành phần đan thêu trên máy vận chuyển trống trên xe lò.Định dạng trống có thể được xác định theo yêu cầu của người dùng. Quá trình làm việc được tự động điều khiển bởi PLC. Máy sân có cấu trúc cơ học hoàn chỉnh và hệ thống điều khiển điện để đảm bảo sự ổn định và đáng tin cậy của sân.
Tính năng của Máy xếp chồng tự động:
1Cấu trúc là hợp lý và mang độ tin cậy cao và bảo trì thuận tiện.
2Chuỗi truyền ngang sử dụng truyền dây đai răng đồng bộ, với cặp đường ray hướng dẫn tuyến tính, hoạt động ổn định và độ chính xác định vị cao.
3Hệ thống nâng áp dụng hệ thống truyền dẫn thủy lực, điều khiển cảm biến, hành động nâng ổn định và độ chính xác định vị cao của lớp gạch và lớp xếp chồng.
4. Máy cầm palletizing sử dụng một cặp đường ray hướng dẫn tuyến tính, phù hợp với một xi lanh tối ưu hóa, và có độ chính xác nắm bắt và định vị cao mà không có gạch rơi.
5. Thu thập điều khiển tập trung, lập trình PLC và điều khiển màn hình cảm ứng, hoạt động đơn giản và thuận tiện, dễ dàng điều chỉnh các hệ điều hành khác nhau.
Các thông số công nghệ
| Không, không. | Điểm | Các thông số | |
| 1 | Biểu mẫu hành động | Khớp đa chiều dọc | |
| 2 | Mức độ tự do | 4 | |
| 3 | Trọng lượng | 500kg | |
| 4 | Lặp lại vị trí độ chính xác | ±0,5mm | |
| 5 | Khởi động phạm vi | Trục S (Rotating) | +180° ~ -180° |
| Trục L (Cánh dưới) | +90° ~ -45° | ||
|
Trục U (Chiếc tay trên) ) |
+15,5° ~ -120° | ||
| Trục T (chuyển vòng cổ tay) | +360° ~ -360° | ||
| 6 | Tối đa tốc độ | Trục S | 1.48 rad/s (85°/s) |
| Trục L | 1.48 rad/s (85°/s) | ||
| Trục U | 1.48 rad/s (85°/s) | ||
| Trục T | 3.4 rad/s (195°/s) | ||
| 7 | Trục T cho phép mô-men xoắn quán tính | 200kg·m2 | |
| 8 | Trọng lượng robot | 2300kg | |
| 9 | Cài đặt môi trường |
Nhiệt độ
|
0 ~ 45 °C |
| 10 | Trọng lượng mô hình thông thường | Độ ẩm | 20-80% RH (không ngưng tụ) |
| Vibration (sự rung động) tăng tốc | 4.9m/s2 (0.5G) | ||
| Các loại khác | Không có khí hoặc chất lỏng dễ cháy hoặc ăn mòn | ||
|
Không phun nước, dầu, bụi Không phun nước, dầu, bụi
Không phun nước, dầu, bụi
|
|||
| Không có nguồn tiếng ồn điện gần đó | |||
| 11 | Công suất |
9.5kVa |
|
