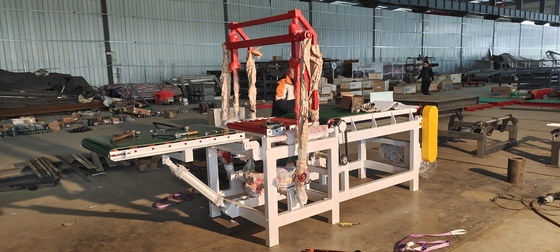

Highly Fully Automatic Flat Conveyor Belt Máy cắt gạch đất sét cho khối rắn và rỗng

hệ thống máy cắt khối rỗng đất sét với thiết bị cắt gạch rắn

Thành phần, phác thảo phác thảo và nguyên tắc hoạt động

(1) Máy cắt gạch xanh (sau đây được gọi là máy cắt) chủ yếu bao gồm ba bộ phận: thiết bị cắt dọc cột kết nối cuộn,Thiết bị làm sạch dây chuyền vận chuyển phẳng và dây thép.

Thiết bị cắt dọc cột kết nối cuộn trục chủ yếu bao gồm động cơ bánh răng, cuộn trục, thanh kết nối, thiết bị nâng dây thép và thiết bị căng dây thép.

Dải băng chuyền phẳng chủ yếu bao gồm động cơ bánh răng, khung, dây chuyền phẳng và thiết bị căng.cơ chế thanh nối crank cắt dọc các dải bùn thành gạch xanh với thông số kỹ thuật yêu cầu.

(2) Sơ đồ phác thảo của máy cắt (được nhìn thấy trong bản vẽ kèm theo)

(3) Nguyên tắc hoạt động

Sau khi dây chuyền vận chuyển phẳng bên trong máy vận chuyển dải bùn đến vị trí được chỉ định, dây chuyền vận chuyển ngừng chạy.cơ chế thanh kết nối crank cắt dọc các dải bùn vào gạch xanh với thông số kỹ thuật yêu cầuCác viên gạch màu xanh lá cây sau đó được chuyển đến băng ghế lập trình để nhóm và tải, và sau đó cơ chế được đặt lại và đi vào chu kỳ làm việc tiếp theo.Thiết bị căng dây thép có chức năng báo động tự động để phá vỡ dây.

Các thông số kỹ thuật:

1Tần số cắt tối đa: 16 lần/phút;
2- Chiều dài dải bùn tối đa: 2,1 m;
3. Chiều cao cắt tối đa: 300mm;
4. chiều rộng cắt tối đa: 600mm;
