Thông tin chi tiết sản phẩm:
|
| Mục: | Trung Quốc nhà cung cấp ẩm ướt nồi máy xay gạch đất sét làm dây chuyền máy nồi | Đường kính hiệu quả của con lăn: | 1.850mm |
|---|---|---|---|
| Năng lực sản xuất: | 40-50m[]/h | Tốc độ quay: | ≥29rpm |
| con lăn đặc điểm kỹ thuật: | 1850*700mm | Cân nặng: | 65200kg |
| Kích thước: | 5300*4600*6500mm | Quyền lực: | 90+2.2+2.2+1.5kw |
| Làm nổi bật: | 5300*4600*6500 mm ẩm ướt,6500 mm ướt Pan Mill |
||

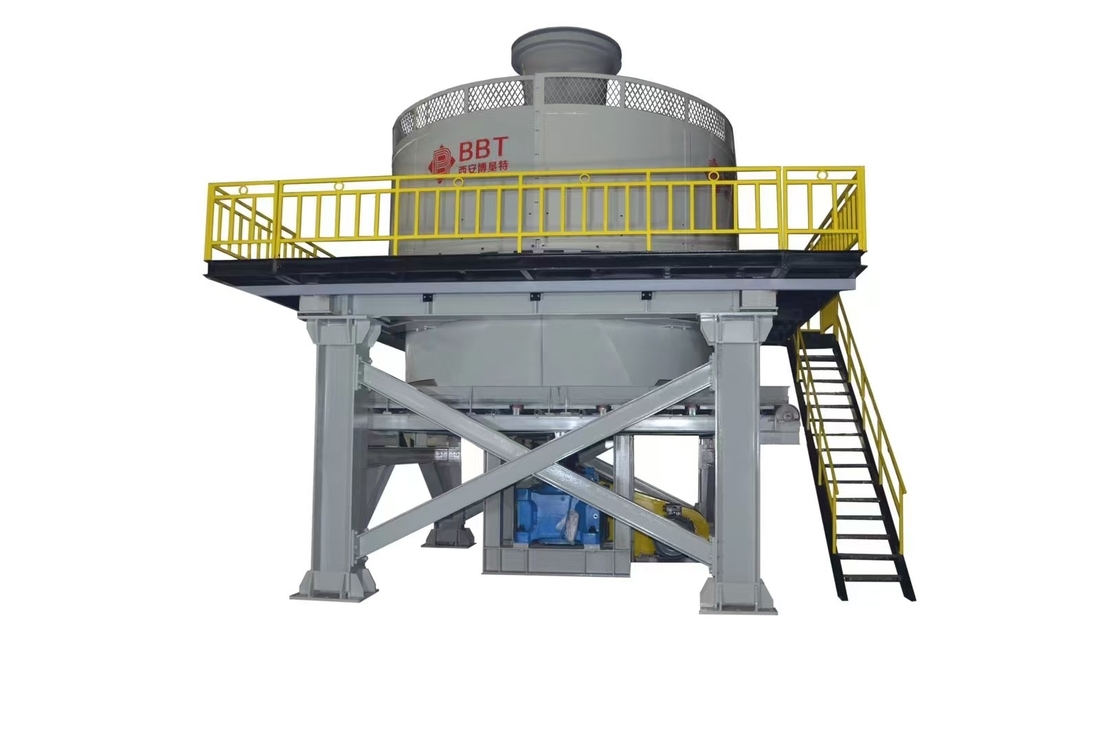

Máy nghiền chảo ướtNhà cung cấp Trung Quốc máy nghiền chảo ướt dây chuyền sản xuất gạch đất sét máy nghiền chảo
Máy nghiền chảo ướt TWPM-185
Máy nghiền chảo ướt là một sản phẩm mới do công ty chúng tôi phát triển trên cơ sở tiếp thu kinh nghiệm tiên tiến của các sản phẩm tương tự ở nước ngoài và nó chiếm vị trí hàng đầu trong số các sản phẩm tương tự ở Trung Quốc. Máy có cấu trúc hợp lý, hoạt động ổn định, tỷ lệ hỏng hóc thấp và dễ sử dụng và bảo trì. Nó chủ yếu được sử dụng để xử lý nguyên liệu thô trong quá trình sản xuất gạch nung với gang than, tro bay, đá phiến sét, đất sét và bùn làm nguyên liệu thô chính. Nó có các chức năng nghiền, xay, nhào và trộn. Sau khi nguyên liệu thô được nghiền và xử lý bằng máy này, các đặc tính công nghệ toàn diện của nguyên liệu thô có thể được cải thiện đáng kể và có thể sản xuất các sản phẩm nung chất lượng cao hơn.
Thông số kỹ thuật máy nghiền chảo ướt TWPM-185:
Đường kính hiệu quả của con lăn 1.850mm
Máy nghiền chảo ướt dòng TWPM
Nguyên lý làm việc và đặc điểm cấu trúc
Nguyên lý làm việc
Động cơ điện cung cấp động lực và động cơ điện dẫn động khớp nối thủy lực để thực hiện khởi động không tải và ổn định của động cơ điện. Nguồn được truyền đến bộ giảm tốc thông qua ròng rọc và bộ giảm tốc dẫn động trục chính quay thông qua
khớp nối. Trục chính và ghế treo được kết nối bằng ống lót giãn nở và việc truyền mô-men xoắn được thực hiện bằng ma sát giữa ống lót giãn nở, trục chính và ghế treo. Ưu điểm là dễ dàng lắp đặt và tháo rời, đồng thời có thể thực hiện bảo vệ quá tải cho trục chính và tránh làm hỏng bề mặt gia công của trục chính. Ghế treo truyền lực đến các cần trục bên trong và bên ngoài tương ứng và dẫn động hai con lăn quay quanh trục chính và các con lăn quay quanh trục con lăn tương ứng của chúng cùng một lúc. Nguyên liệu thô trộn với nước trong quá trình trước đó rơi từ phễu cấp liệu trung tâm ở trên cùng của thiết bị đến phía trước của con lăn bên trong. Sau khi bị nghiền và nghiền bởi con lăn bên trong, vật liệu được cào bởi máy cào nổi lên đường lăn bên ngoài và đi qua con lăn bên ngoài. Sau khi cán, nguyên liệu thô được cán và ép qua các lỗ của tấm sàng để hoàn thành việc nghiền, trộn, xay và nhào các nguyên liệu thô khác nhau.
Đặc điểm cấu trúc
Dòng máy nghiền chảo ướt này chủ yếu bao gồm động cơ, bộ giảm tốc, bộ phận trục truyền động, bộ phận khung, bộ phận ghế treo, bộ phận bánh mài bên trong và bên ngoài, bộ phận đĩa mài, bộ phận cạo và băng tải xả và các bộ phận khác.
Cấu trúc tổng thể của dòng máy nghiền chảo ướt này nhỏ gọn và khớp nối thủy lực được sử dụng để thực hiện truyền động giữa động cơ và bộ giảm tốc. Ưu điểm là va đập khởi động nhỏ và có thể thực hiện bảo vệ quá tải của động cơ và bộ giảm tốc để kéo dài tuổi thọ của nó.
Con lăn là một trong những bộ phận quan trọng của máy nghiền chảo, vì vậy vòng lăn bên trong và bên ngoài của con lăn được làm bằng thép đúc crom cao. Vì thép đúc crom cao có khả năng chống mài mòn tốt và độ bền mỏi vật liệu cao nên tuổi thọ làm việc của vòng lăn được cải thiện. Tương tự, tấm lót và tấm sàng xả của máy nghiền chảo cũng được làm bằng hợp kim mangan cao. Trục chính của máy nghiền bánh xe là một bộ phận quan trọng để truyền lực, vì vậy ngoài việc chọn thép tôi và ram hợp kim có tính chất cơ học tổng hợp tốt hơn, quá trình xử lý nhiệt và kiểm tra chất lượng nghiêm ngặt đã được thực hiện. Ngoài ra, vòng bi và phớt dầu cần thiết cho tất cả các bộ phận được làm bằng các sản phẩm chất lượng cao trong nước và toàn bộ máy có chất lượng cao, hiệu suất tốt và tuổi thọ dài.
Máy nghiền chảo ướtNhà cung cấp Trung Quốc máy nghiền chảo ướt dây chuyền sản xuất gạch đất sét máy nghiền chảo
Thông số kỹ thuật máy nghiền chảo ướt:
| Đặc điểm kỹ thuật | TWPM160 | TWPM185 | TWPM200 |
| Đường kính bánh mài | 1600mm | 1850mm | 2000mm |
| Chiều rộng bánh mài | 500mm | 700mm | 900mm |
| Công suất lắp đặt | 45+2*2.2+1.1kw | 90+2*3+1.1kw | 132+2*4+1.1kw |
| Năng lực sản xuất | 30～70m³/h | 30～70m³/h | 30～70m³/h |
| Trọng lượng (bao gồm cả động cơ) | 52000kg | 6000kg | 70000kg |
Máy nghiền chảo ướtNhà cung cấp Trung Quốc máy nghiền chảo ướt dây chuyền sản xuất gạch đất sét máy nghiền chảo
