Thông tin chi tiết sản phẩm:
|
| mục: | Thiết kế kỹ thuật lò gạch nung gạch đỏ hoàn toàn tự động BBT | chu kỳ bắn: | 53 giờ |
|---|---|---|---|
| năng suất bắn: | 96% | nhiên liệu đốt: | khí thiên nhiên, dầu mỏ, than đá... |
| kích thước lò: | 4,6m,4,9m,6,9m | ||
| Làm nổi bật: | lò nung tuynel gạch đỏ tự động,lò nung gạch bằng nhiên liệu than,lò nung gạch đất sét bằng nhiên liệu khí |
||

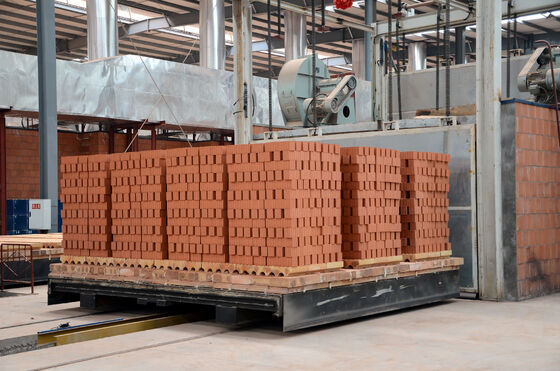

Thiết kế kỹ thuật lò nung gạch tuynel đốt nhiên liệu khí than gạch đỏ tự động hoàn toàn BBT
Lò nung tuynel có hệ thống xả khí, hệ thống làm mát, hệ thống nhiệt dư, hệ thống cân bằng áp suất, hệ thống vận hành và hệ thống giám sát hoàn hảo. Thông qua việc điều chỉnh các hệ thống này, đường cong nung trong lò hợp lý hơn và thứ tự sản xuất được phối hợp hơn.
Ở phía cửa vào, có một phòng chuẩn bị và một cửa cắt giữa phòng chuẩn bị và lò nung. Cửa này có thể ngăn chặn hiệu quả không khí lạnh xâm nhập vào lò và đảm bảo rằng hoạt động và việc nung của lò không bị ảnh hưởng bởi các yếu tố bên ngoài.
Nền móng lò được dựa trên toàn bộ tấm. Từ dưới lên, lớp đệm bê tông thường + dầm bê tông cốt thép (dầm ray)/tấm (dưới tường lò).
Vùng tiền nung và làm mát của lò tuynel: Tường của khu vực này, nơi nhiệt độ dưới 200°C, được làm bằng gạch đỏ; phần còn lại là tường composite, tức là lớp trong cùng của tường lò cho vùng nung và vùng cách nhiệt được xây dựng bằng gạch đất sét chịu lửa sơ cấp/thứ cấp. Lớp cách nhiệt được lấp đầy bằng thảm sợi aluminosilicate, gạch cách nhiệt đất sét nhẹ, giấy bạc và perlite nở từ ngoài vào trong, và tường ngoài được làm bằng gạch đỏ.
Ở hai đầu lò, một không gian đỗ xe được dành riêng cho trần bê tông đổ tại chỗ; ở những nơi khác, một cấu trúc kết hợp được hình thành từ dưới lên bằng gạch chống cháy, gạch treo chịu lửa, móc chịu nhiệt 304 và dầm nâng I. Trọng lượng được chịu bởi các bức tường gạch nung ở cả hai bên. Chăn sợi chịu lửa, chăn len đá, giấy bạc và vữa cách nhiệt được sử dụng để tạo thành một lớp cách nhiệt composite trên gạch chịu lửa.
Lỗ cấp than có các chức năng bổ sung nhiệt, vận hành, quan sát, bổ sung oxy hoặc làm mát dưới áp suất âm, giải phóng nhiệt dưới áp suất dương, v.v. Nó được sử dụng rộng rãi trong lò nung tuynel gạch đốt trong và không thể bị giảm hoặc hủy bỏ tùy tiện.
Hệ thống nhiệt trực tiếp và nhiệt thải của sản phẩm được đặt trên đỉnh của lò nung tuynel. Đường cong nhiệt độ nằm trong khoảng 800-250°C. Nhiệt thải được chiết xuất và nguồn nhiệt được chiết xuất là sạch và về cơ bản không gây ô nhiễm. Việc chiết xuất nhanh chóng và hiệu quả nhiệt trực tiếp từ sản phẩm cũng có thể rút ngắn chiều dài của lò và tiết kiệm đầu tư vào việc xây dựng lò.
Tấm chắn của xe lò được chèn vào rãnh bịt kín cát để cách ly nhiệt độ cao từ bên ngoài, để ngăn không khí lạnh hút vào lò và hạ thấp nhiệt độ của lò dưới áp suất âm, hoặc dưới áp suất dương để ngăn khí nhiệt độ cao xâm nhập vào lò làm hỏng kết cấu thép và gây biến dạng đường sắt của xe lò.
Máy móc cấp than cho lò nung tuynel gạch đất sét / lò Hoffman
Lò nung tuynel gạch đất sét đang được xây dựng tại Bangladesh
Thông số kỹ thuật của lò nung tuynel gạch đất sét:
| Thông số kỹ thuật | Số lượng | Công suất (Viên/ngày) | Diện tích đất yêu cầu | Kích thước ngoài (m) |
| Lò nung tuynel + Máy sấy | Phân đoạn 2.5m | 50000 | 140×50m | 110.8×4.3×2.34 |
| 8 Kênh | 61×9.6×1.5 | |||
| Phân đoạn 3.6m | 80000～100000 | 170×65m | 134.2×5.4×3.6 | |
| 12 Kênh | 67.6×19.22×1.5 | |||
| Phân đoạn 4.6m | 100000～120000 | 180×70m | 143.5×6.4×3.33 | |
| 14 Kênh | 65.5×25.24×3.285 | |||
| Phân đoạn 6.9m | 150000～180000 | 200×120m | 153.5×8.7×3.33 | |
| 20 Kênh | 65.5×25.24×3.285 |
